路由反射器

简单介绍下：路由反射器工作在同一个AS内，路由器的角色分为RR（路由反射器）、RRC(路由反射器客户)、NOn-Clinet（非客户端）

路由反射器通告原则：当RR收到IBGP发来的路由，首先使用BGP选择路由的策略选择最佳路由。

1.RR只把最佳路由通告反射出去，不会改变路由属性（包括下一跳、LP、MED）

2.从非客户机IBGP对等体学到的路由，发布给此RR的所有客户机

3.RR从客户端学习到的路由，反射给它的所有客户端和非客户端（发起此路由的客户机除外）

4.RR从非客户端节学习到的路由，反射给它的客户端

5.从EBGP对等体学到的路由，发布给所有的非客户机和客户机。

RR的一个好处就是配置方便，因为只需要在反射器上配置，客户机不需要知道自己是客户机。

RR的防环机制：我们知道从一个IBGP学习到的路由不会再传给另一个IBGP，这样做目的是为了防止环路，引入RR就是为了人为的打破这一规则，但也为了防止环路，所以要有一个Originator_ID和Cluster_List。

Originator_ID（起源ID）属性长4字节，是由第一个路由反射器（RR）产生的，携带了本地AS内部路由发起者的Router ID（如果是本AS内的路由器发起的就发始发者Router ID，如果是AS外发起的，就为AS边界路由器的Router ID）.

1）当一条路由第一次被RR反射的时候，RR将Originator_ID属性加入这条路由，标识这条路由的发起路由器。如果一条路由中已经存在了Originator_ID属性，则RR将不会创建新的Originator_ID.

2）当其它BGP Speaker接收到这条路由的时候，将比较收到的Originator_ID和本地的Router ID，如果两个ID相同，BGP 路由器会忽略掉这条路由，不做处理。

Cluster_List（簇列表）由一系列的Cluster_ID（簇ID，为RR的router-id）组成，描述了一条路由所经过的反射器路径，这和描述路由经过的As路径的AS_Path属性有相似之处。Cluster_List由路由反射器产生。

1）当RR在它的客户机之间或客户机与非客户机之间反射路由时，RR会把本地Cluster_ID添加到Cluster_List的前面。如果Cluster_List为空，RR就创建一个。

2）当RR接收到一条更新路由时，RR会检查Cluster_List.如果Cluster_List中已经有本地Cluster_ID，丢弃该路由；如果没有本地Cluster_ID，将其加入Cluster_List，然后反射该更新路由。

为了保证客户机可以学习到反射器发来的路由，Cluster_ID不能和客户机的Router ID相同。如果相同，客户机会将收到的路由丢弃。Cluster_List只在AS内部传播，从EBGP对等体收到的含有Cluster_List的路由将被丢弃。

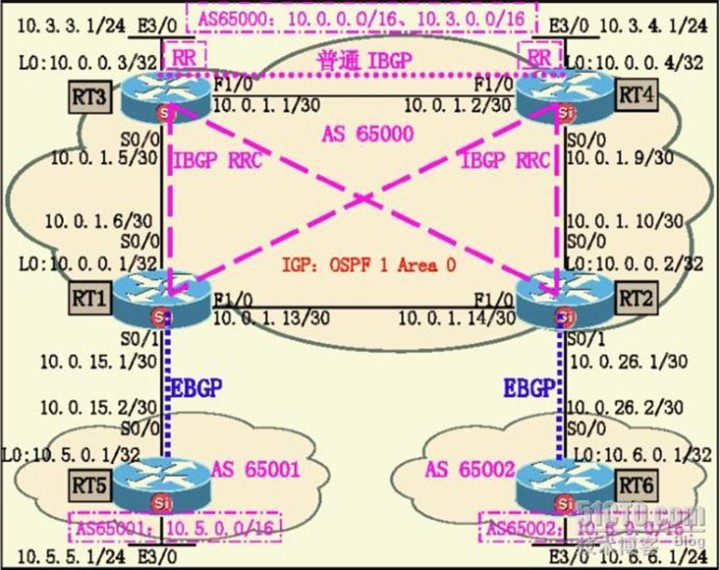

配置如下：

IGP配置略

R1：

router bgp 65000
 no synchronization              //关闭同步
 neighbor 10.0.0.3 remote-as 65000         /指定IBGP邻居和AS
 neighbor 10.0.0.3 update-source Loopback0 //指定更新源为LOOPBACK　0
 neighbor 10.0.0.3 next-hop-self         //把下跳改为自己（EBGP默认）
 neighbor 10.0.0.4 remote-as 65000
 neighbor 10.0.0.4 update-source Loopback0
 neighbor 10.0.0.4 next-hop-self
 neighbor 10.0.15.2 remote-as 65001           //指定EBGP邻居和AS
 no auto-summary                              //关闭自动汇总

R2:

 router bgp 65000
 no synchronization
 neighbor 10.0.0.4 remote-as 65000
 neighbor 10.0.0.4 update-source Loopback0
 neighbor 10.0.0.4 next-hop-self
 neighbor 10.0.0.3 remote-as 65000
 neighbor 10.0.0.3 update-source Loopback0
 neighbor 10.0.0.3 next-hop-self
 neighbor 10.0.26.2 remote-as 65002
 no auto-summary

R3：

router bgp 65000
 no synchronization
 neighbor 10.0.0.1 remote-as 65000
 neighbor 10.0.0.1 update-source Loopback0
 neighbor 10.0.0.1 next-hop-self
 neighbor 10.0.0.1 route-reflector-client   //只需在RR上指定客户端
 neighbor 10.0.0.4 remote-as 65000
 neighbor 10.0.0.4 update-source Loopback0
 neighbor 10.0.0.4 next-hop-self
 neighbor 10.0.0.2 remote-as 65000
 neighbor 10.0.0.2 update-source Loopback0
 neighbor 10.0.0.2 next-hop-self
 neighbor 10.0.0.2 route-reflector-client   //只需在RR上指定客户端
 network 10.0.0.0 mask 255.255.0.0           /静态发布路由到BGP
 no auto-summary
 ip route 10.0.0.0 255.255.0.0 null 0  //添加一条静态汇总路由，用来发布

R4：

router bgp 65000
 no synchronization
 neighbor 10.0.0.1 remote-as 65000
 neighbor 10.0.0.1 update-source Loopback0
 neighbor 10.0.0.1 next-hop-self
 neighbor 10.0.0.1 route-reflector-client //只需在RR上指定客户端
 neighbor 10.0.0.3 remote-as 65000
 neighbor 10.0.0.3 update-source Loopback0
 neighbor 10.0.0.3 next-hop-self
 neighbor 10.0.0.2 remote-as 65000
 neighbor 10.0.0.2 update-source Loopback0
 neighbor 10.0.0.2 next-hop-self
 neighbor 10.0.0.2 route-reflector-client
 network 10.3.0.0 mask 255.255.0.0             /静态发布路由到BGP
 no auto-summary　　　　　　　　　　　　　　//关闭自动汇总
 ip route 10.3.0.0 255.255.0.0 null 0  //添加一条静态汇总路由，用来发布

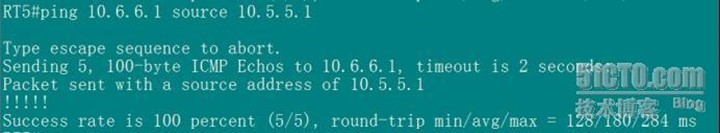

R5上测试一下：

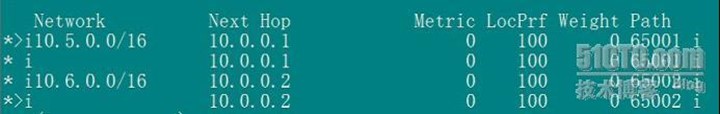

分析一下R3的路由表：

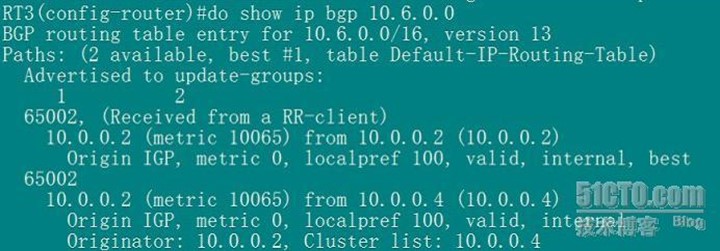

从这两条可以看出一条有起源ID一条没有，起源ID只有经过RR么射后才会有，如上面的路由经R2再通告给R4,R4从客户端学习到的路由再反射给客户端和非客户端（R3），起源ID为AS内始发路由器router-id　R2　10.0.0.2 ,簇列表为RR　router-id R4　10.0.0.4

结合R3和R1的路由表，我们来分析下BGP最优路由的选择原则：

我们结合下路由选择原则（选择原则见最下面）可以看出前面10条都是相同的，在这都无法比较最优的，我在网上找了很久路由选择原则，都没有说得很清楚的或有的地方不准确，现在大家和我一起来验证下下面的选择原则是否正确，这也是本次博文的重点！

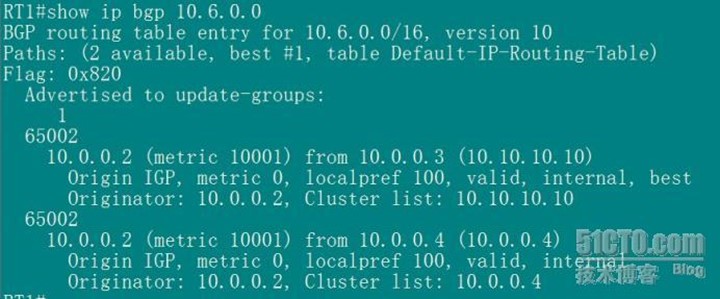

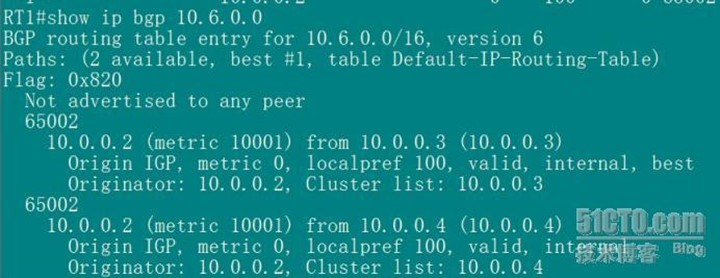

这两张路由表，前面十条无法选择最优路由，下面看十一条，网上很多地方说是比较ROUTER-ID小的为优，那我现在就修改R3的ROUTER-ID（就是重新指定ROUTER-ID，命令bgp router-id x.x.x.x），再看一下R1的路由表，

大家可以看到由R3通告过来的路由的ROUTER-ID变成10.10.10.10了吧，10.10.10.10比10.0.0.4要大吧，但是它还是最佳路由，显然比较ROUTER-ID是不正确的。那我们接着这12条，还是R3那张路由表，由R2通告过来的路由没有Originator_ID吧（因为没经过反射），所以就用它的ROUTER-ID与另一个Originator_ID进行比较，相同则比较簇列表，由R2通过过来的路由没有簇列表，所以最优。再看R1的那张路由表（第三张图），Originator_ID和簇列表都相同吧，就比较邻居地址，显然10.0.0.3小于10.0.0.4,所以成为最优的（如果是比较ROUTER-ID的显示是第二条要优）

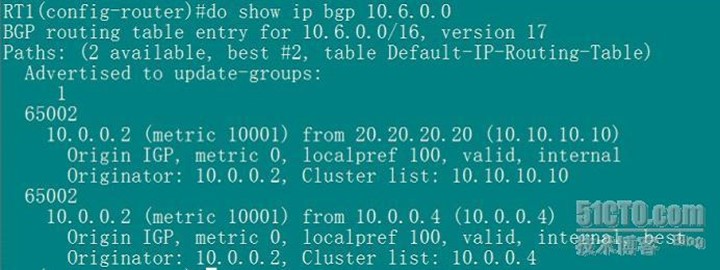

我们再来验证一下，把R3的邻居地址给改了（这里要重新建立BGP邻居了），再来看看，

大家可以看到这张图跟上面那张图唯一变的就是邻居地址吧20.20.20.20（上面是10.0.0.30），看到没有邻居小地址小的变成最优路由了（开始是在面最优，现在是下面这一条了）　　大家在做实验中如果发现我的说法是错误的，一定要通知我哦！赶快去验证吧！

BGP最优路由选择原则总结：

1.丢弃下一条不可达的路由（这里的不可达是指全局路由表中没有下一条的路由，并不是说不能PING通）

2.在同步状态下，丢弃没有达到同步的路由

3.选择有最大Weight的路由 (范围0 到 65,535，本地始发默认为32768,weight是CISCO私有的参数，路由器配置了权重后在本地有效，即收到的为0)

4.选择LOCAL_PREF值最大的路由(范围 0到 4,294,967,295，默认都为100).

5.选择本路由器始发的路由（包括network、重分布、及汇总）

6.选择AS_PATH最短的路由（同AS中的as_path为空，只有离开AS才会加上AS号）

7.选择Origin源头最小的路由（IGP>EGP>Incomplete）

8.选择MED 值最小的路由

9.外部路由EBGP优先于联盟（confederation）外部路由优于内部路由IBGP（优选 E-BGP路由）

10.选择下一跳IBGP开销最小的路由

11.选择Router-id最小的BGP邻居通告的路由（在配置了路由反射器时具有Originator_ID属性时，不看这一条）

12.选择Originator_ID小的路由（没有Originator_ID时，用Router-id和Originator_ID进行比较，哪个小哪个优）

13.当Originator_ID相同时（没有Originator_ID和Router-id相同时），选择Cluster_List最短的路由（如果没有Cluster_List则为最优）

14.选择邻居地址最小的BGP邻居通告过来的路由（BGP只会向外通告一条最优的路由，所以这里是不可能相同的）

BGP路由通告原则：

在BGP邻居建立的基础上，将BGP表中最优的路由使用Update报文通告给BGP邻居。

（1）多条路径时，BGP只选最优的给自己使用

（2）BGP只把最优的路由通告给它的邻居

（3）从EBGP学到的路由会通告给它所有的BGP邻居（包括EBGP和IBGP）

（4）从IBGP学到的路由不通告给其它的IBGP邻居（IBGP水平分割）

（5）从IBGP学到的路由是否通告给它的EBGP邻居视同步情况而定。（非同步状态下，会将从IBGP学到的路由通告给它的EBGP邻居；同步状态下，只将达到同步的路由通告给它的EBGP邻居）

（6）BGP是距离矢量路由协议，遵从水平分割原则：包括基于邻居的水平分割、基于AS_Path的水平分割。

基于邻居的水平分割：从BGP邻居学到的路由不通告给该BGP邻居

基于AS_Path的水平分割：向EBGP邻居通告路由时，在AS_Path属性中附加上自己的AS号；接收BGP邻居通告过来的路由时，丢弃AS_Path属性中含有自己AS号的路由。

（7）BGP邻居一建立，就将自己所有的最优路由通告给它的邻居。

（8）增量更新与路由撤销

1）BGP邻居状态Established，从邻居通告过来的路由有效，BGP只需通过KeepAlive来维持邻居关系，不需要进行路由定期更新；

２）BGP采用增量更新机制：当新发布某些路由时，BGP只将这些新发布的路由通告给邻居；当某些路由失效时，BGP只向邻居发送Withdrawn消息撤销这些路由。（Withdrawn消息：将失效的路由放在BGP Update报文的不可达路由字段中）

３）BGP邻居Down，从邻居通告过来的路由立即失效，从BGP表中清除这些路由，并向其他邻居发送路由撤销消息撤销这些路由。

（9）BGP路由的管理距离

Cisco：EBGP：20 IBGP：200本地始发：200

H3C/ Quidway：EBGP：256 IBGP：256本地始发：256
