QOS的时延

1、Processing Delay 处理时延

当数据包到达路由器时，路由器决定向那个接口转发的时延为处理时延。

2、Queuing Delay 队列时延

当转发到接口时处理的时延叫队列时延。

3、Serialization Delay 串口化时延

当队列排到我出去的时候叫串口化时延。

4、Propagation Delay 固定时延

当数据包在物理链路上传输的时延叫固定时延。

QOS的几种机制

1、压缩

2、排队

3、丢弃

QOS的队列机制

拥塞避免 防止TCP数据包从传的早期丢弃机制，否着TCP重传会造成更大的拥塞。

在TCP的连接里面有5%的丢包会造成50%的重传。

1、WFQ

2、CBWFQ

3、PQ

4、CQ

QOS的模型

1、Best-Effort（有能力就传-没有QOS）缺省模式

2、IntServ（集成服务）

3、DiffServ（区分服务）

通过ACL、IP DSCP、接口进行分类。

PHB 约定每跳设备的值

EF PHB （DSCP 101 11 0）

1、约定了最小的离开时延。

2、给该队列保证一个最小的带宽。

3、同时该队列不能超出规定的带宽。

101 IP precedence

11 最大的丢弃可能性（越小的值丢弃可能性越高）

0

AF PHB （DSCP 100 11 0）

1、约定了最小带宽。

2、超过了某个值给予更多的带宽。

实施QOS的方法

1、分类（只能在入口做）

2、标记（入口出口均可做）

3、拥塞管理（只能在出口做）

4、拥塞避免（只能在出口做）

5、流量监管（入口出口均可做） 、流量整形 （只能出口均可做）

6、链路的有效管理（压缩，分片）（只能在出口做）

模块化的QOS

1、分类 class-map

2、策略 policy-map

3、调用 service-policy

AutoQOS Enterprise

auto discovery qos

auto qos

Classification（分类）

FR（帧中继） DE位

ATM              CLP位

IP                  DSCP位              IP precedence 位

MPLS             EXP位

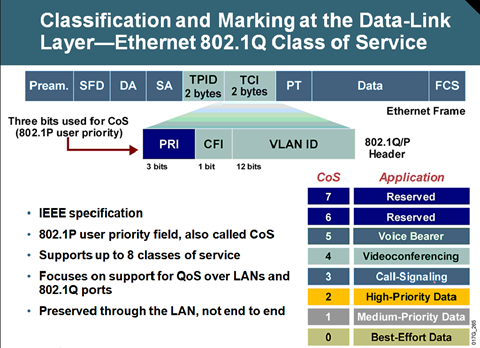

二层网络分类图

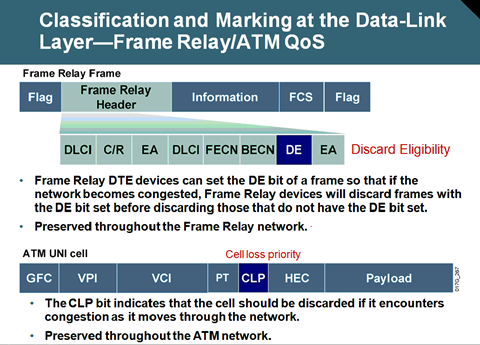

帧中继和ATM网络分类图

MPLS网络分类图

IP网络分类图

基本命令参考

QOS在VPN下进行预分类

QPPB基本属性（利用BGP来做分类）QOS Policy Propagation Through BGP

在BGP下的基本命令参考

Queuing（队列）

1、FIFO （First In First Out 先进先出）绝大多数接口缺省机制。

2、PQ （ Prority Queuning 优先级队列）分为4个优先级，调度机制先走高优先级的完成后走次高优先级的。

3、Round robin（轮询）分多个队列，每个队列走轮询开走。

4、WRR （ Wighted Round Robin基于权重的轮询）分多个队列，每个队列走轮询开走。权重高的走的数据包多。

5、DRR（Deficit Round Robin 补偿轮询）前面轮询的时候多发了数据包下次的时候就少发一些数据包。

WFQ （Weighted Fair Queuning 权重的公平队列  先进先出）

丢弃机制

CDT 警告值

HQO 接口对数据包所承载的最大值

interface Ethernet0/1

 fair-queue 1800(CDT) 2048(DCQ) 256(RCQ)

 hold-queue 2000(HQO) out

CBWFQ(拥塞的时候保证一个最小带宽) and LLQ

1、对自己定义的分类保证带宽

WRED     随即丢弃

Tail-drop 尾丢弃

queue-limit 定义软件队列大小  （队列满了缺省情况是尾丢弃）

bandwidth  接口的带宽缺省交个WFQ是75% 可以使用 bandwidth percent 90 来修改为90%

bandwidth=bandwidth-固定分配带宽（LLQ占用的带宽、RSVP分配掉的带宽）

测试环境

测试配置

LLQ

测试环境

测试配置

测试结论

拥塞避免RED

TCP判断数据包丢失标准（1、计时器超时，2、收到3个重复的ACK）

尾丢弃 Tail Drop Limitations

1、TCP Synchronization 同步 （同时进入队列，同时被丢掉）

随机早期检测 Tandom Early Detection

RED有3种丢弃模型（不丢、随即丢、尾丢弃）

WRED

只能和CBWFQ一起使用

IP优先级

DSCP

random-detect 与 queue-limit 互斥

缺省模板

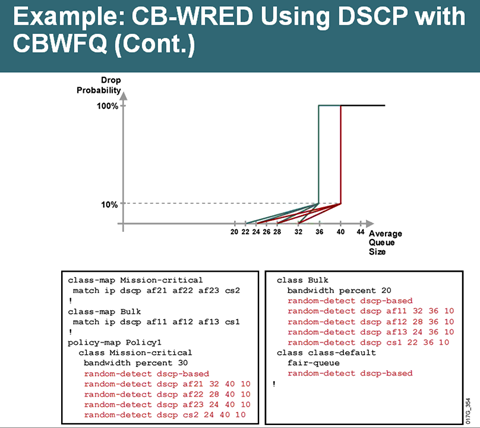

CB-WRED测试环境

ECN

CB-POLICE

POLICER 超出CIR（承诺速率）的速率的流量就丢掉。

SHAPER 超出CIR（承诺速率）的速率的流量缓存起来。

层次化的Shaping
