实验环境：

实验拓扑：

实验部分：

第一部分：DC的安装与配置过程：

1、安装DC，在运行下输入dcpromo，会弹出AD的安装向导：

具体的安装过程，我在微软的安装教程下截的屏：DNS全名中我输入的是NAC.com.所以以后出现的contoso.com将以nac.com代替

我在安装的过程中没有出现IP地址，所以不用理他了。

2、安装完DC后，运行à管理工具àActive Directory用户和计算机，将会出现以下界面

在User的界面中，右键新建一个用户aaa：

输入用户名和密码：

把aaa的隶属关系增加多一个Domain Admins域管理员，并设置主要组。方便以后的实验

3、将另外一台服务器即ACS&CA加入到NAC这个域当中（必要条件），此时需要输入域管理员帐户aaa

ACS的安装与配置过程：

1、安装部分：

点击完成安装

2、配置部分

安装完后会自动运行ACS，在桌面会也会自动生成一个ACS Admin的图标，在下面的描述过程中，着重于后面与AD集成的配置，对于ACS的使用介绍在这里就不多说了，如果需要，可参考ZhaNKO那份详细的ACS使用手册哈哈，写得非常好！

安装完后，点击Network Configuration页面，按照拓扑的结构指定交换机（AAA Client）、ACS(AAA Server)，ACS与交换机的共享密码为cisco、然后选择RADIUS(IETF)认证、log Update/Watchdog Packets from this AAA Client

ACS的地址、密码cisco、服务类型RADIUS（IETF）

在建立完后会提示需要重新启动ACS服务，在System Configuration页面第一个Service Control

下方有个Restart服务,重起即可.（以后在配置中会多次提示重起服务，按照此方式重起即可）

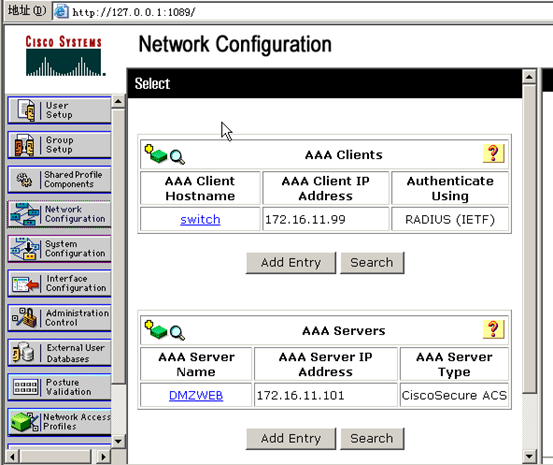

重起完服务后，最后建立好后如下图显示：

1. 与AD集成

   （本文重点介绍，在这里花了我一天的时间才研究出来，呵呵！）


进入External User Databases页面，在这页面下有3个选项：

第1步：Unknown User Policy

这里的作用是当ACS检测到非本地用户的时候，可以去找外部的数据库，所以这也是为什么ACS要加入域的原因，把Windows Database移动到右边然后提交

第2步：Database Configuration，选择Windows Database。

选择 configure

如下图设置：

最后提交（submit）。

第3步：Group Mapping，把AD里面的组与ACS里面的组做一个映射，作用是通过AD里面的用户做认证，ACS的组策略做授权。

选择新建（new configuration）

选择NAC这个域后提交

选择NAC配置这个域

选择add mapping

按实际需要把域的成员添加进来，这里我选择的Users、Domain Admins、Domain Users。然后ACS group中选择ACS的对应组（整个实验过程我只用了缺省的组），然后提交！

到此为止，ACS已经可以和AD集成起来了。效果如下

第三部分：CA的安装与配置过程：

1、CA的安装

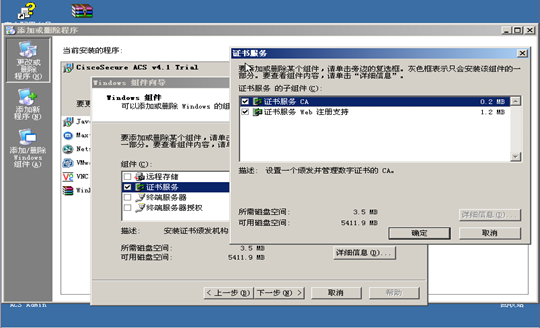

在添加/删除windows组件中选中证书服务，然后下一步开始安装。安装的过程这里就不详细说了，全部选用缺省的配置，有提示筐出来就选择是就可以了。

安装完成后，在管理工具中打开证书颁发机构。

2、ACS申请证书

在ACS服务器的IE浏览器中输入http://172.16.167.172/certsrv进入证书申请页面，这里因为我把ACS和CA装在同一台服务器，所以看起来就像自己给自己颁发证书了呵呵。

然后选择申请一个证书：

选择高级证书申请：

选择创建并向此CA提交一个申请：

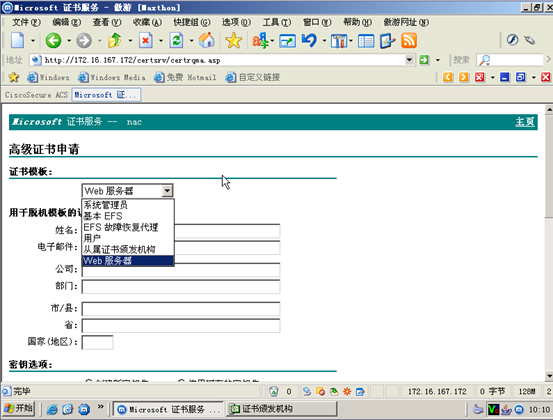

然后选择Web服务器的证书模板，在这里我遇到一个问题请哪位高手知道麻烦告诉下我。这个页面中按理说应该是选择服务器证书的，但是我这里不知道为什么不会出现，不懂。。。

使用服务器证书的话，证书服务器上需要执行挂起的证书à颁发，这么一个过程，但是我这里选用Web服务器后，这个证书就可以直接使用了，证书服务器上什么都不用设置，比较郁闷！因为我对CA不熟，所以哪位高人知道其中的原因麻烦告诉下我哈哈！

然后的信息就随便填了

密钥选项中需要注意的地方是需要把”将证书保存在本地计算机储存中”这个选项勾上！

提交，选择是

点安装此证书

选择是

证书安装成功

这时在证书服务器à颁发的证书页面中可以看到刚刚ACS申请的证书

3、ACS上配置证书

回到ACS上，在System Configuration页面中选择ACS Certificate Setup

然后选择Install ACS Certificate

选择Use certificate from storage，然后输入刚刚申请的证书名TSGNET

（这里填写了第一次申请安装的证书，提交后提示找不到证书，然后在申请安装一次，再操作一遍就可以了，我也很郁闷，不知道什么原因）

最后提交，可以看到已经成功安装的证书及状态。这里需要重起ACS服务使其生效

4、配置PEAP认证

在System Configuration中选择Global Authentication Setup

在PEAP中选择Allow EAP-MSCHAPv2，其他都不选

最下面的MS-CHAP Configuration中选择Allow MS-CHAP Version 2 Authentication

第四部分：Switch的配置：

enable secret 5 1yUpo$/O8vCSe57oTveItVZEQqW0

!

username cisco password 0 cisco            \\创建本地用户名数据库

aaa new-model                        \\启用AAA
aaa authentication login default group radius local    \\登陆时使用radius认证，radius失效时使用本地数据库

aaa authentication dot1x default group radius        \\使用802.1x，通过radius认证

aaa authorization network default group radius         \\用户的权限通过Radius进行授权

!

ip routing                        \\为后面两个网络开启VLAN间路由

!

dot1x system-auth-control                      \\开启dot1x系统认证控制

!

interface FastEthernet0/4                 \\ F0/4为普通端口

switchport access vlan 10

switchport mode access

!

interface FastEthernet0/5                     \\ F0/5为802.1x认证端口

switchport access vlan 20                   \\认证后的正常VLAN

switchport mode access

dot1x port-control auto                         \\端口控制模式为自动

dot1x guest-vlan 10        \\认证失败或者无802.1x客户端时，会分配到的VLAN

!

interface FastEthernet0/24                        \\连接ACS服务器端口

switchport mode access

!

interface Vlan1                                \\交换机管理IP

ip address 172.16.167.200 255.255.255.0

ip helper-address 172.16.167.172

!

interface Vlan10                                \\ Guest_Vlan管理IP

ip address 172.16.100.253 255.255.255.0

ip helper-address 172.16.167.172                    \\ DHCP中继，指向DHCP服务器地址

!

interface Vlan20

ip address 172.16.200.253 255.255.255.0            \\ Normal_Vlan管理IP

ip helper-address 172.16.167.172

!

radius-server host 172.16.167.172 auth-port 1645 acct-port 1646 key cisco

\\指定ACS服务器地址和交换机的协商时用的密码，使用Radius协议

radius-server source-ports 1645-1646                \\系统自动生成

!

配置完后，这时候再进去交换机的时候，就可以通过域用户aaa去登陆交换机了，AAA实现起来很简单，这里就不再详细描述。

第五部分：客户端配置

打开本地连接，右键属性，验证，把启用此网络的IEEE 802.1x验证勾上，然后EAP类型：受保护的EAP（PEAP）

如果client已加入了域，可把自动使用Windows登陆名和密码勾上，实现单点登陆

如果没有没有加入到域，上面的勾必须得去掉，不然不会出现用户名和密码的验证提示框

2、启用802.1x客户端情况

选择PEAP验证以后，这时会在桌面右下脚弹出一个提示，要求输入

点击这个提示，输入之前域里面定义好的用户aaa,密码aaa和登录域XIAOZHU.COM

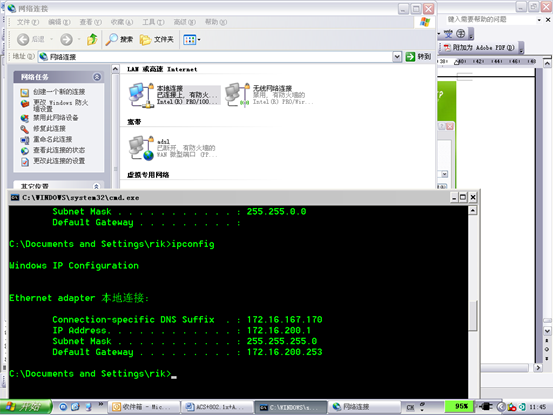

输入完后会通过ACS把用户名密码发到DC上去验证，这时可以在交换机上debug radiux看到认证过程的信息。最后验证成功以后，会分配到Normal_Vlan的地址172.16.200.1

这时候去ACS上面的Reports And Activity可以看到aaa用户的登陆情况

在User Setup里面，可以看到aaa与ACS本地默认组的一个映射。bbb是ACS的本地用户

这里也是很重要的一个环节，因为后面802.1x客户端需要使用PEAP来实现做验证类型。开始我做的时候是使用MD5-质询的，搞了半天不成功。后来才发现文档上说在ACS的验证中如果使用MD5 就不能实现与AD集成，晕倒！！使用PEAP认证的话，需要通过证书服务来完成，所以在ACS上需要申请一个证书。这也是为什么ACS在与域集成的时候，需要CA的原因了。
