理论部分

高可用技术包含以上这么几大类

• 主/备：很常见的方案，就是两台ADC做双机部署，同一时间只有一台工作，另一台做热备。缺点是有点浪费资源，不支持同时故障2台以上的设备。
• 主/主：基于VRRP的技术，相对较少的方案。如果还是2台设备，只是心里上感觉设备利用率提高了，殊不知每台的吞吐量依旧不能超越50%，否则故障一台会出现丢弃业务的情况。如果是多台的话可以做所谓的M:N，但是配置复杂，业务切换受网络收敛时间（arp表老化及交换机卡死）的影响，存在短时丢失业务的风险。
• GSLB：基于Site的高可用，不能解决站点内部的高可用。
• Cluster：新兴的高可用技术。

首先了解一下什么是集群？这个就很简单了，不清楚的请问一下度娘。今天重点要讨论的是Netscaler的集群。
Netscaler于2007年将架构彻底转变为nCore，尽管当时依旧是传统的HA部署模式，但这已转变为日后Cluster的技术领先奠定了坚实的技术基础。Netscaler的Cluster来自于自身的nCore架构，实现基于完全的Software的Cluster，而非半设备半软件模式。正是得益于这一彻底的架构转变Netscaler可以建立L2和L3的两种Cluster，两者的区别仅是针对Netscaler自身来说的，与Client和Server没有严格的网络所属关系。
什么是Netscaler Cluster？
Cluster是解决设备级的冗余方案，克服HA机制下设备利用率低、无法平滑横向扩展及特殊需求下业务无法冗余备份的缺点。

Citrix Cluster的特点：

• 单IP管理
• 单业务VIP
• 全部或部分设备参与计算
• 灵活分组和控制
• 典型的Cluster拓扑图

Cluster的地址类型

• Stripped

• Partially Stripped

• Spotted

Node状态

• Active

同步Cluster信息，处理业务。Node工作时的状态

• Spare

同步Cluster信息，不处理业务，可随时变为Active。常用于做热备

• Passive

同步Cluster信息，不处理业务，新node的默认状态。常用于有计划让Node下线

• 什么是CLAG

Cluster Link Aggregation跨设备的链路聚合

L2 Cluster 2层Cluster，要求各个Node在同一个2层网络

L3 Cluster 3层Cluster，各个Node可以在不同的3层网络，即可以跨数据中心

实验部分

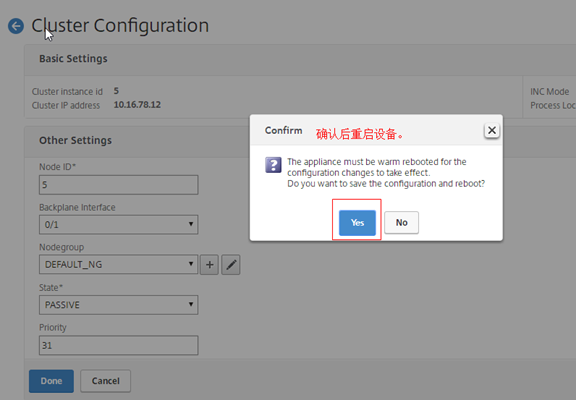

第一步需要选定一台设备创建Cluster，在这个实验环境中我选着78.5这台设备为主。

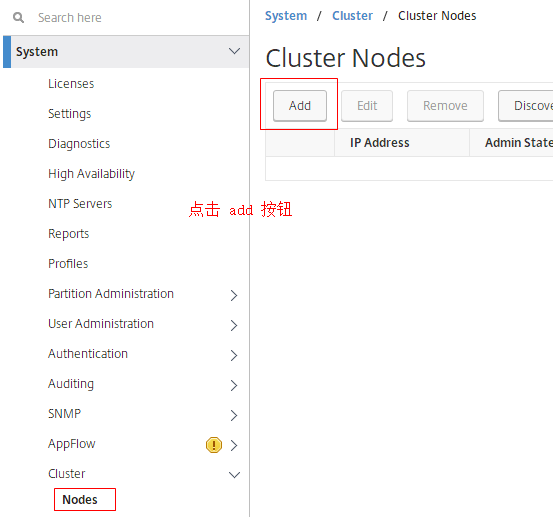

第二步添加其他node节点。

第三步设置接口、路由、以及SNIP需要根据实际情况规划，我目前规划172.16.0.0/12的网段走VLAN890,10.0.0.0/8的网段走VLAN860，VLAN870作为本地通信接口。

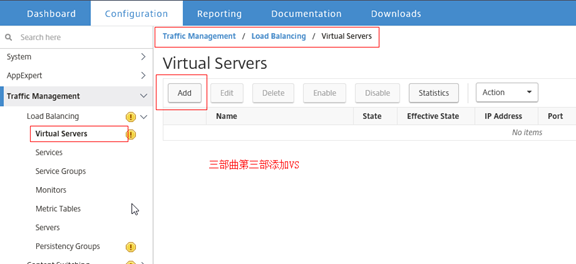

第四步测试LB功能。

SSH测试

Web80测试

Web443测试

设备状态查看

在Cluster中创建GSLB

1、配置不同的GSLB站点

add gslb site <siteName> <siteType> <siteIPAddress> -publicIP <ip_addr> -clip <ip_addr> <publicCLIP>

2、Create a cluster node group.

add cluster nodegroup <name> [-sticky ( YES | NO )]

3、Bind a single cluster node to the node group.

bind cluster nodegroup <name> -node <nodeId>

4、Bind the local GSLB site to the nodegroup.

bind cluster nodegroup <name> -gslbSite <string>

Note: Make sure that the IP address of the local GSLB site IP address is striped (available across all cluster nodes).

5、Bind the ADNS (or ADNS-TCP) service or the DNS (or DNS-TCP) load balancing virtual server to the node group.

bind cluster nodegroup <name> -service <string>

6、ALL config command.

#添加ADNS服务
add server E9-dnsserver-adns x.x.x.x
add service E9-dnsserver-srv E9-dnsserver-adns ADNS 53

#添加GSLB站点
add gslb site E9-GSLB x.x.x.x -publicIP x.x.x.x
add gslb site E5-GSLB x.x.x.x -publicIP x.x.x.x
add locationFile "/var/netscaler/inbuilt_db/Citrix_Netscaler_InBuilt_GeoIP_DB.csv"

#配置基于Gluster的GSLB
add cluster nodegroup GSLB-Group -sticky YES
bind cluster nodegroup GSLB-Group -node 1
bind cluster nodegroup GSLB-Group -gslbSite E9-GSLB
bind cluster nodegroup GSLB-Group -service E9-dnsserver-srv
